منتجات

الصفحة الرئيسية منتجات معادن غير - حديدية الزركونيوم تفاصيل

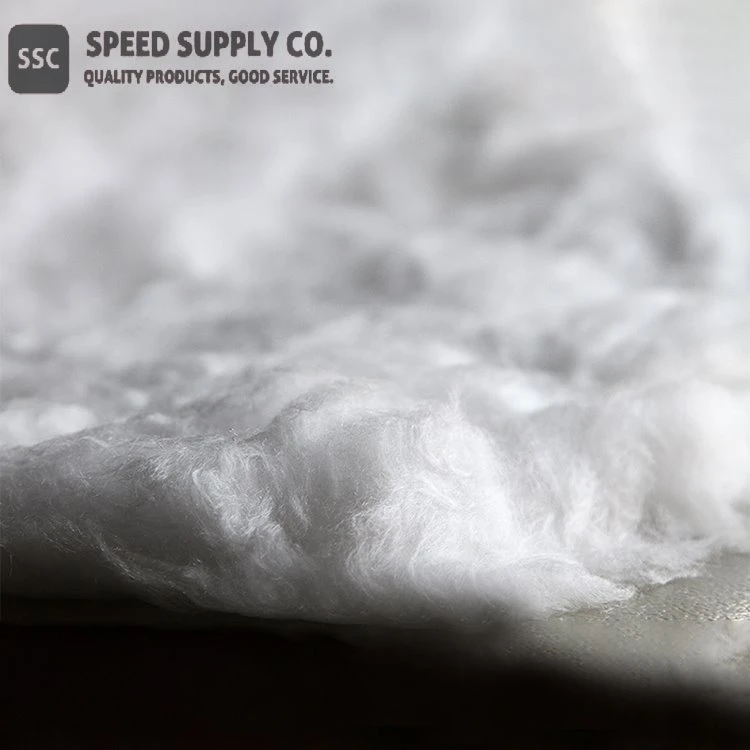

ألياف الزركونيا

التراكيب: ZrO2· Y2O3

ميزات

التراكيب:	ZrO2· Y2O3
مظهر:	الألياف أو المنتجات المشكلة
الألياف ضياء:	3-6 أم
نقاء:	≥99.7٪

وصف ألياف الزركونيا

تتمتع منتجات ألياف الزركونيا بقوة درجات حرارة عالية ومقاومة عالية ضد العوامل الكيميائية. تتمتع ألياف الزركونيا بأقل الموصلية الحرارية لأي منتجات ليفية حرارية متوفرة في السوق. تبلغ درجة حرارة التشغيل القصوى 2200 درجة مئوية ويبدأ الانصهار عند 2500 درجة مئوية (حسب المنتجات). يتم بناء الأقمشة من خيوط فردية مستمرة ولا تتطلب روابط عضوية.

هناك طريقتان لإنتاج ألياف الزركونيا المقاومة للحرارة ، وهما الطريقة الغروية وطريقة السلائف.

1. الطريقة الغروية

أضف حمض الخليك الجليدي إلى محلول أوكسي كلوريد الزركونيوم لجعله يتفاعل لتشكيل هطول أسيتات الزركونيوم الأبيض ، والجفاف والتجفيف لصنع محلول خلات الزركونيوم ، ثم إضافة مثبت (عادة YCl3) ، يتبخر ويركز لجعل اللزوجة في الغروية في حدود 5-35Pa ·s ، يمكن ألياف هذا الغروي عن طريق طريقة الغزل بالطرد المركزي أو طريقة النفخ للحصول على الألياف فارغة ، يتم تجفيف الفراغ عند 100-110 درجة مئوية لتصلب الألياف ، ثم تتم معالجته بالحرارة عند درجة الحرارة المطلوبة. يخضع جسم ألياف الزركونيا لسلسلة من التغييرات الفيزيائية والكيميائية أثناء المعالجة الحرارية: تتم إزالة الماء الطبيعي عند 100-110 درجة مئوية. تتم إزالة تطاير المياه والمواد العضوية المرتبطة كيميائيا عند 200-300 درجة مئوية ؛ يبدأ ملح الزركونيوم في التحلل عند 420 درجة مئوية ؛ يحدث التحول البلوري ل ZrO2 عند 800-1000 درجة مئوية ؛ درجة الحرارة النهائية للمعالجة الحرارية هي 1500-1600 درجة مئوية.

2. طريقة الرواد

نقع ألياف فيسكوز (أو ألياف خلات الصابونية ، ألياف البوليستر ، ألياف البولي أميد ، إلخ) في تركيز معين من حمض الهيدروكلوريك المخفف أو محلول الإيثيلين ديامين لتوسيع الألياف. ينقع في محلول مائي من أوكسي كلوريد الزركونيوم (أو خلات الزركونيوم ، أكسالات الزركونيوم) التي تحتوي على مثبت YCl3 ، بحيث يدخل ملح الزركونيوم إلى "الفجوة" الجزيئية للألياف العضوية ، ويتم إزالة سائل الامتزاز السطحي عن طريق الطرد المركزي أو البثق. يتم وضع جسم الألياف العضوية لملح الزركونيوم في فرن تحت ظروف محددة للمعالجة الحرارية ، بحيث يتم كربون المادة العضوية وتطايرها دون حرق. يتحلل ملح الزركونيوم إلى ZrO2 ، ويعمل مع المثبت لتحقيق الاستقرار ZrO2. يتم الحصول على ألياف ZrO2 متعددة الكريستالات مستقرة.

تتمتع ألياف ZrO2 متعددة الكريستالات بمقاومة جيدة للحريق (نقطة انصهار ZrO2 هي 2590 درجة مئوية) ، والموصلية الحرارية المنخفضة ، والاستقرار الكيميائي الجيد ، ومقاومة التآكل القوية. لذلك ، فهي مادة عزل حراري ممتازة ذات درجة حرارة عالية.

يمكن معالجة ألياف ZrO2 بشكل أكبر إلى العديد من منتجات الألياف الحرارية ، والتي يمكن استخدامها كمواد عزل حراري عالية الحرارة وعالية الكفاءة. على سبيل المثال ، يتم استخدامه كبطانة لمختلف الأفران الكهربائية عالية الحرارة ، ومرشح المعدن المنصهر ، وحامل محفز درجة الحرارة العالية ، والمواد الواقية للطائرات النفاثة والصواريخ ، إلخ. درجة حرارة الخدمة القصوى للألياف الحرارية لأكسيد الرصاص هي 1600 درجة مئوية

الزركونيا المستقرة في الإتريا هي أشباه موصلات كهربائية في درجات حرارة مرتفعة. تنشأ هذه الموصلية من التكافؤ المختلفة للأيونية Zr4+ و Y3 +. يتم إجراء الكهرباء في درجات حرارة مرتفعة (700-800 درجة مئوية) حيث يتم حث أيونات الأكسجين على التدفق عبر بنية الزركونيا المستقرة. تشكل هذه الظاهرة أساس أجهزة استشعار الأكسجين الزركونيا.

أشكال أخرى مثل الزركونيا فيلت ، لوحة الزركونيا ، اسطوانة الزركونيا ، مسحوق الزركونيا ، قماش الزركونيا و زركونيا متماسكة. يرجى الاتصال بنا للحصول على مزيد من التفاصيل.

مواصفات ألياف الزركونيا

فهرس		ZRF-1	ZRF-2	ZRF-3
الكثافة الظاهرية (كجم / م 3)		500 ~ 1000	1000 ~ 1500	1500 ~ 2000
درجة حرارة العمل القصوى (°C)		1800	2000	2200
صلابة الكسر (MPa) (5٪ مضغوط)		≥0.5	≥1.5	≥3.0
التركيبات الكيميائية	ZrO2 +Y2O3	≥99.7٪
	SiO2+Fe2O3+Na2O+Al2O3	≤0.3٪
	إضافة المواد العضوية	0
تركيبات المرحلة		مكعب ZrO2
مظهر		أبيض
متوسط القطر		3-6 ميكرون
معامل التمدد الحراري (10-6 K-1)		~ 10.5
الانكماش الخطي	1600 درجة مئوية / 2 ساعة	≤0.5٪	≤0.2٪	≤0.1٪
الموصلية الحرارية (W / m × K)	350 درجة مئوية	≤0.06	≤0.08	≤0.10
	1000 درجة مئوية	≤0.09	≤0.12	≤0.15
	1500 درجة مئوية	≤0.15	≤0.18	≤0.21
الحجم القياسي للألواح الطول × العرض × السمك (مم)		100×100×20; 200×300×40; 600×400×50 يمكن تخصيص shpes والأحجام الأخرى.
