CAS رقم.: | 409-21-2 |
الصيغة الخطية: | SiC |
شكل: | - على شكل |
مظهر: | اسود و ابيض |
تخصيص: | لكل المتطلبات |

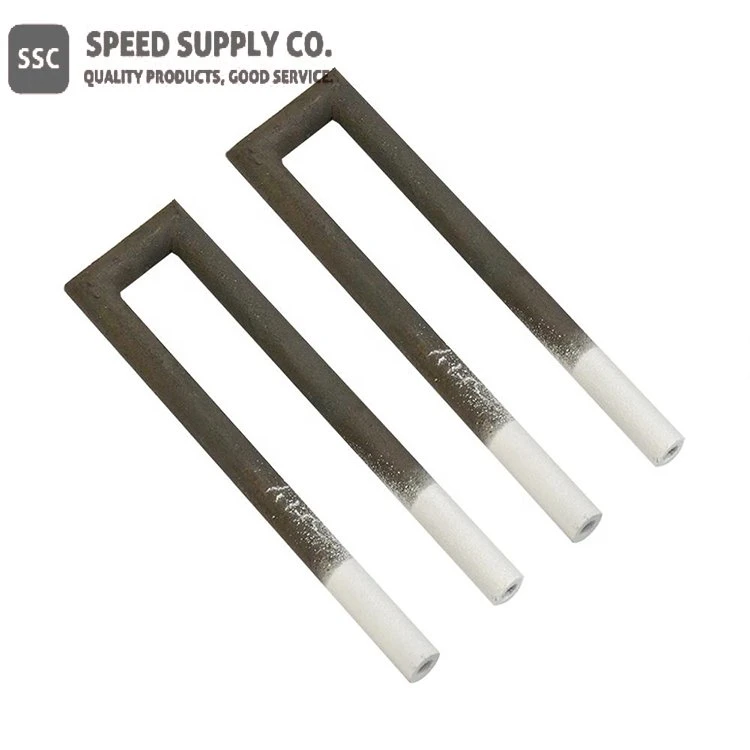

- وصف قضيب تسخين كربيد السيليكون على شكل U
يتكون قضيب تسخين SiC على شكل U - (مسخن أو قضبان ألفا) من قضبان SiC متطابقتين بعناية متحدتين مع جسر سميك ، كلا الطرفين من جانب واحد من الفرن. مثالي للإسقاط - من خلال أنظمة الأنبوب المشع أو التصميم أو حيث لا يمتد عنصر واحد إلى حجرة التسخين.
نهايات المقاومة المنخفضة (LRE) لها نسبة مقاومة كهربائية عالية (15: 1) إلى قسم المنطقة الساخنة. لتوفير سطح تلامس منخفض المقاومة ، يتم تعدين البوصات القليلة الأولى من الأطراف الباردة بالألمنيوم. تمامًا مثل الأنواع الأخرى من عناصر التسخين ، يتم تثبيت قضبان SiC على شكل حرف U - في ضغط إلى الأطراف بواسطة مشابك زنبركية من الفولاذ المقاوم للصدأ ويتم إجراء التوصيلات باستخدام ضفائر الألومنيوم المسطحة. يتم تحديد قضبان ألفا SiC على شكل U - من خلال توفير الطول الإجمالي وطول قسم التسخين وطول الطرف البارد والقطر. تتميز سخانات SiC ذات الشكل U - بكثافة عالية تبلغ حوالي 2.4 جم / سم مكعب مما يساعد في توفير أداء فائق وقوة عالية وخصائص تقادم بطيئة.
تعمل قضبان ألفا على شكل حرف U {0}} في درجات حرارة تصل إلى 1425 درجة (2600 درجة مئوية). تقيد النهايات الباردة للقضبان ذات الشكل U - درجة الحرارة القصوى التي يمكن الحصول عليها. إذا كانت درجات الحرارة المرتفعة مطلوبة (فوق 1425 درجة) ، فيجب حماية الجزء البارد لعناصر التسخين من درجات حرارة الفرن. إذا كانت درجة حرارة الفرن المطلوبة أعلى من 1425 درجة (2600 درجة مئوية) ، فيجب حماية قسم الطرف البارد من درجات حرارة غرفة الفرن الكاملة.
تزداد مقاومة قضبان ألفا ذات الشكل Silcarb - تدريجيًا مع الاستخدام. تُعرف هذه الخاصية أيضًا بالشيخوخة. يعتمد التقادم على عدة عوامل مثل درجة حرارة التشغيل ، والجو ، وتقنيات الصيانة ، وما إلى ذلك. - يمكن تركيب عنصر تسخين على شكل U في مواضع مختلفة ، لكن الوضع الأفقي والرأسي هما الأكثر شيوعًا. عندما يتم تركيب العناصر أفقيًا ، يجب دعم الجسر.
تتوفر سخانات SiC على شكل U - في أشكال منتجات مختلفة ويمكن تخصيصها وفقًا لأحجام قياسية وأشكال هندسية مختلفة لتناسب مجموعة متنوعة من عمليات التسخين. عادة ما يكون عنصر النوع U بنهاية باردة مستقيمة. نهاية الدمبل الباردة متاحة أيضًا. يرجى الاتصال بنا للحصول على مزيد من التفاصيل.
- مواصفات قضيب تسخين كربيد السيليكون على شكل U
بند # | قطر الساق | أومز لكل ساق منطقة ساخنة | أوم لكل ساق بارد نهاية |
U13 | 1/2 بوصة | 0. 1963 أوم / بوصة | 0. 00982 أوم / بوصة |
13 ملم | 0. 00773 أوم / مم | 0. 000387 أوم / مم | |
U16 | 5/8 بوصة | 0. 1262 أوم / بوصة | 0. 00631 أوم / بوصة |
16 ملم | 0. 00497 أوم / مم | 0. 000248 أوم / مم | |
U19 | 3/4 بوصة | 0. 0865 أوم / بوصة | 0. 00433 أوم / بوصة |
19 ملم | 0. 00341 أوم / مم | 0. 000170 أوم / مم | |
U25 | 1 بوصة | 0. 0500 أوم / بوصة | 0. 00250 أوم / بوصة |
25 ملم | 0. 00197 أوم / مم | 0. 000098 أوم / مم | |
U32 | 1-1 / 4 بوصة | 0. 0343 أوم / بوصة | 0. 00171 أوم / بوصة |
32 ملم | 0. 00134 أوم / مم | 0. 000067 أوم / مم | |
U38 | 1-1 / 2 بوصة | 0. 0234 أوم / بوصة | 0. 00117 أوم / بوصة |
38 ملم | 0. 00092 أوم / مم | 0. 000046 أوم / مم | |
U44 | 1-3 / 4 بوصة | 0. 0165 أوم / بوصة | 0. 00082 أوم / بوصة |
44 ملم | 0. 00065 أوم / مم | 0. 000032 أوم / مم | |
U54 | 2-1 / 8 بوصة | 0. 0150 أوم / بوصة | 0. 00075 أوم / بوصة |
54 ملم | 0. 00059 أوم / مم | 0. 000030 أوم / مم |
- تطبيقات قضبان التسخين المصنوعة من كربيد السيليكون على شكل U والصناعات ذات الصلة
● كربيد السيليكون
● تعدين المساحيق
● سيراميك
● زجاج
● المعادن
● فرن بدرجة حرارة عالية -
● الآلات الصناعية
● أجهزة التدفئة الكهربائية
● البحث والمختبر
المعرفات الكيميائية
الصيغة الخطية | SiC |
رقم MDL | MFCD00049531 |
EC No. | 206-991-8 |
Beilstein / Reaxys No. | N/A |
Pubchem إدارة البحث الجنائي | 9863 |
اسم IUPAC | ميثانيديلدينيسيليكون |
الابتسامات | [C -] # [Si plus] |
معرف بوصة أنا | InChI =1 S / CSi / c1-2 |
بوصة أنا مفتاح | HBMJWWWQQXIZIP - UHFFFAOYSA - شمالاً |
خصائص قضيب كربيد السيليكون (نظري)
صيغة مركبة | SiC |
الوزن الجزيئي الغرامي | 40.1 |
مظهر | عصا |
نقطة الانصهار | N/A |
نقطة الغليان | N/A |
كثافة | 3. 0 إلى 3.2 جم / سم 3 |
الذوبان في H2O | N/A |
المقاومة الكهربائية | 1 إلى 4 10x Ω - م |
نسبة بواسون | {{0}}. 15 إلى 0.21 |
حرارة نوعية | 670 إلى 1180 جول / كجم - ك |
قوة الشد | 210 إلى 370 ميجا باسكال (نهائي) |
توصيل حراري | 120 إلى 170 واط / م - ك |
التمدد الحراري | 4. 0 إلى 4.5 ميكرومتر / م - ك |
معامل يونج | 370 إلى 490 جيجا باسكال |
الكتلة الدقيقة | 39.976927 |
كتلة أحادية النظير | 39.976927 |
معلومات الصحة والسلامة لقضيب كربيد السيليكون
كلمة إشارة | تحذير |
بيانات الأخطار | H315-H319-H335 |
رموز المخاطر | شي |
رموز المخاطر | 36/37/38 |
بيانات السلامة | 26-36 |
رقم RTECS | فولكس فاجن 0450000 |
معلومات النقل | N/A |
WGK ألمانيا | 3 |
